SEE Electrical Building+ Basic est la solution d’entrée de gamme pour la conception des installations électriques. Ses nombreuses fonctionnalités et son prix attractif en font un produit idéal pour les artisans et les PME/ PMI oeuvrant dans le domaine électrique.
Plan Architecturaux

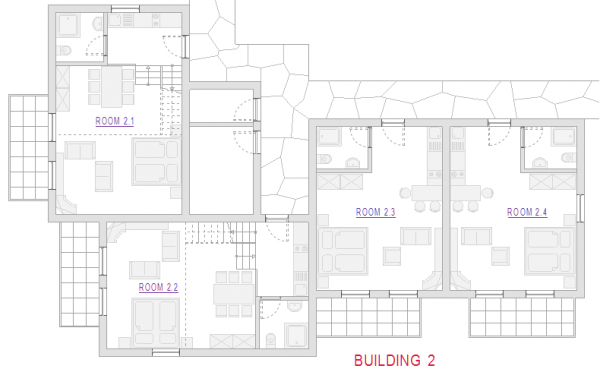

- Conception architecturale
Inclut des fonctionnalités simples et pratiques pour créer rapidement le plan de masse. Les murs sont dessinés dynamiquement et s’ajustent automatiquement. Les largeurs, longueurs et angles peuvent être dynamiquement ajustés ou définis. Les portes et les fenêtres sont insérées sur les murs avec un réglage automatique du dessin. Les escaliers peuvent être facilement dessinés selon la géométrie définie par l'utilisateur.
Une bibliothèque de symboles architecturaux intérieurs fournie avec le logiciel permet de compléter le plan de masse pour un rendu professionnel.
- Import - Export DXF / DWG
L’import DXF / DWG / DXB intégré permet d’importer les plans architecturaux, issus d’AutoCAD™ ou de tout autre logiciel compatible. Il permet de pré-visualiser le contenu d’un fichier DWG / DXF pour définir les sections et les calques requis avant de les importer dans SEE Electrical Building+. Les dessins importés sont 100% modifiables. A la fin de la conception de l'installation électrique, ils peuvent être ré-exportés au format DWG / DXF.
- Import – Export des fichiers PDF et Images
SEE Electrical Building+ permet aussi de travailler à partir d’un plan papier scanné. Les fichiers PDF et images (JPEG, BMP, PNG, TIFF, etc.) peuvent être importés dans les pages en tant qu’arrière-plan de l'installation électrique. L'import PDF offre une interface permettant de pré-visualiser les fichiers et de sélectionner la page et la zone à importer.
Les pages de SEE Electrical Building+ peuvent également être exportées vers différents formats graphiques tels que JPG, WMF, …
Le module optionnel « Intelligent PDF» permet d'exporter les projets au format PDF en incluant les signets et la navigation.
- Aide au dessin
Le logiciel propose en plus les fonctionnalités essentielles pour le dessin (Ligne, Cercle, Ellipse, ...) et l'édition (Déplacer, Copier, Ajuster, Extension, etc.), permettant de transformer des croquis approximatifs en de véritables dessins professionnels. Des outils complémentaires pour le hachurage et la cotation, procurent une expérience CAO complète et très performante.
Gestion des symboles
- La bibliothèque peut être modifiée et enrichie avec vos propres symboles
- Placement aisé des symboles
Des touches de raccourci permettent la mise à l'échelle des symboles ainsi que leur rotation avant leur insertion. Des fonctions spéciales permettent d’insérer plusieurs symboles horizontalement ou verticalement avec des décalages définis par l'utilisateurManipulation of symbol properties
- Proprietés des symboles
Les symboles contiennent de nombreuses propriétés électriques (puissance, indice IP, tension, etc.) ainsi que de nombreuses propriétés d’installation (hauteur d'installation, type de circuit, ...). Les propriétés peuvent être facilement modifiées dans plusieurs symboles et affichées sur les dessins. Les symboles peuvent être facilement regroupés par pièces du bâtiment.
- La légende des symboles utilisés sur le plan peut être automatiquement insérée.
Cablâge et routage
Les câbles reliant les appareils peuvent être dessinés de deux façons différentes:
- en utilisant la commande Spline, pour définir et afficher facilement les circuits.
- ou en utilisant la commande Line, pour définir en plus le routage sur le plan.
Les longueurs de câble sont automatiquement calculées en tenant compte de la hauteur des passages du câble et des hauteurs d’installation des appareils connectés
Définition des circuits
Les fonctionnalités de SEE Electrical Building+ permettent de créer différents circuits en reliant les appareils. La puissance totale consommée par panneau d'alimentation est calculée.
Documentation
La liste d'équipement des câbles, ainsi que des documents sont générés automatiquement à partir des plans d’installation, et peuvent être imprimés et exportés dans différents formats.
Fonctions générales
- Les documents provenant d'autres applications Windows prenant en charge l'interface Microsoft Active X® (y compris Microsoft Word® et Microsoft Excel®) et les fichiers PDF Adobe Acrobat® peuvent être incorporés dans la structure des projets SEE Electrical Building+.
- Des hyperliens externes peuvent être ajoutés aux appareillages insérés sur les plans.
- SEE Electrical Viewer est disponible gratuitement, permettant à quiconque de consulter, d'imprimer et d’annoter les projets.
